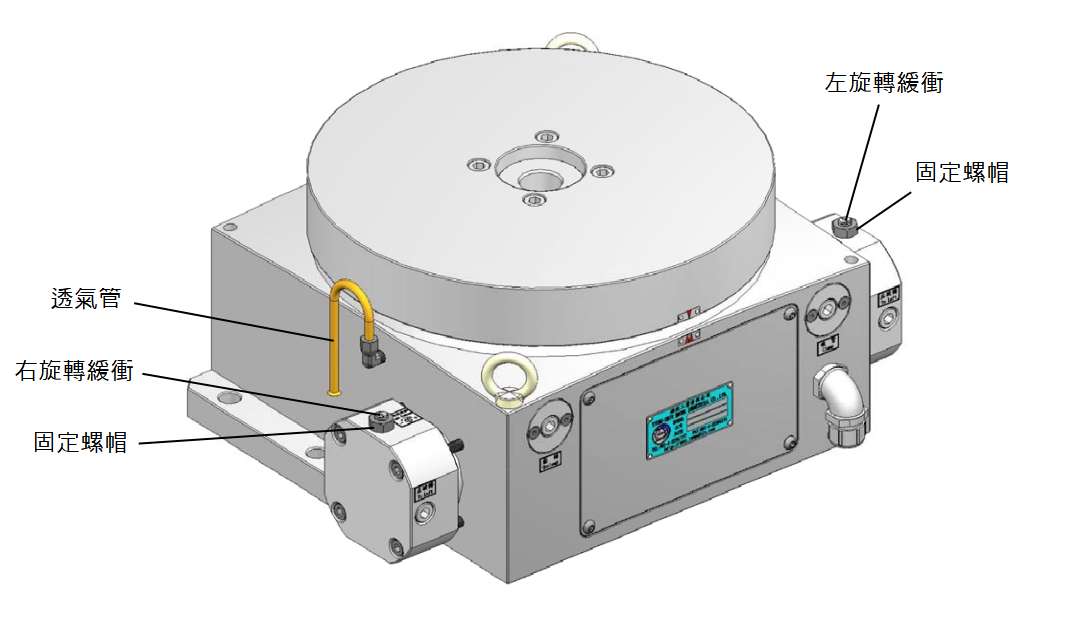

超精密油壓自動分割臺

超精密油壓自動分割臺應用＂三內置式＂平面圖齒盤分割精準定位，具備高精度、耐重切削、高剛度，且耐用度極好等特性。

1、轉盤特點

(1)高精度

應用三內置式齒盤做分割精準定位，精度高且長期運用后仍然維持原來精度。

(2)轉盤沒有升降動作

因應用三內置式齒盤，在執行分割動作時股票盤面沒有升降動作，因此不會將切削水及切屑吸進到身體內。

(3)耐重切削

應用三內置式平面圖齒盤再加上強力的汽壓卡緊設備，精準定位時全週齒面徹底齒合，因此具備鋼結構設計性且耐重切削。

(4)富裕的負荷及迴轉慣性力

採用高迴轉扭力及滑順的緩存設計方案，能負載高積載重量量，暢順的分割動作給予平穩的精度及長期的使用壽命。

2、轉盤動作

轉動指令

(1)割出油壓缸 →T松掉→T   TS 2 確 認

(2)轉油壓缸→TT轉動→TTS 4(S 3)確定

(3)割出油壓缸 →TT卡緊→TTS 1 確 認

(4)轉動油壓缸 →TT回位→TS 3(S 4)確定

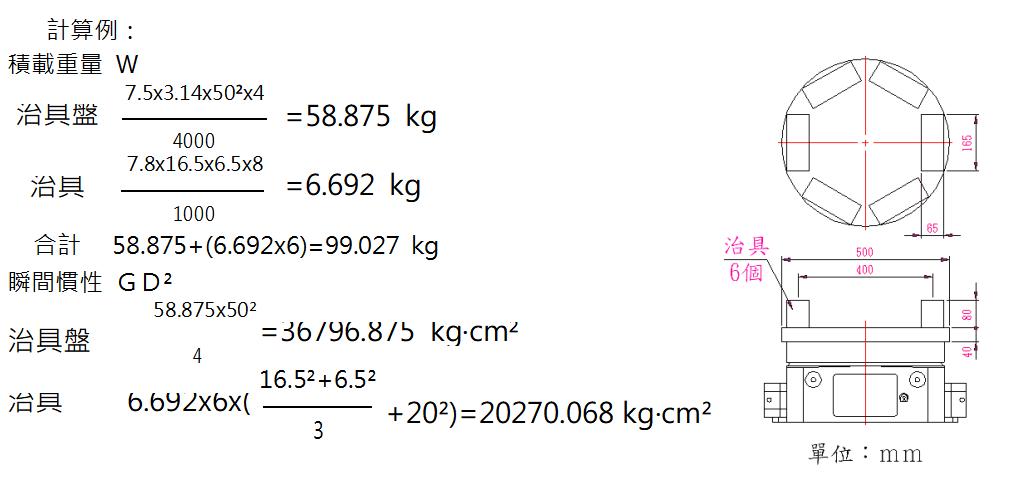

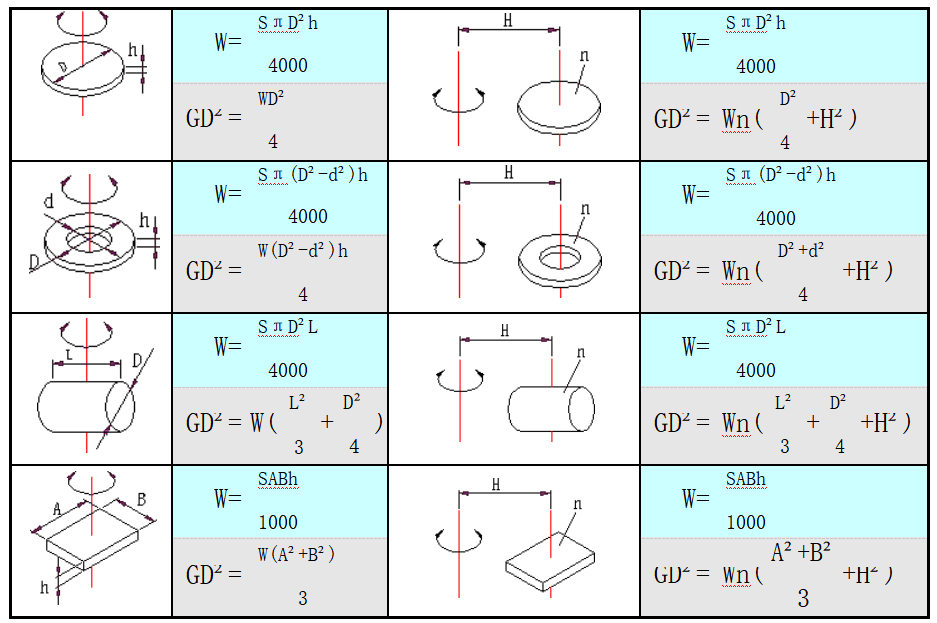

3.轉盤采用測算方法：

計式子之單位以下                                          材料比例 (S)

GD2: Kg?cm2                                                          銅: 8.6

W: kg                                                                   不銹鋼板材: 7.8

A,B,D,H,L,d,h: cm                                               生鐵: 7.5

                                                                        鋁合金型材: 2.8

                                                                     防腐蝕涂料: 1.7
